自力式壓力調節閥被劃分成哪幾種類別？

自力壓力調節閥根據取壓點位置分為前后兩類。當取壓點在閥門前時，用于調節閥門前的壓力穩定性；當取壓點在閥門后面時，用于調節閥門后的壓力穩定性。當閥門前后壓力同時引入執行機構氣室兩側時，自力壓差調節閥可調節調節閥兩端的壓力穩定性，或?qū)惭b在管道孔板兩端的壓差引入膜執行機構氣室兩側，形成自力流量調節閥，或通過自力壓差調節閥實現流量調節。

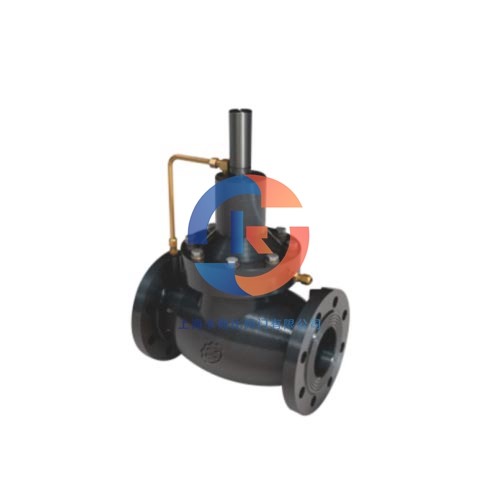

自力式壓力調節閥

閥門壓力控制的工作原理

閥門前壓力為工作介質P1經閥心、閥座后節流后，變成閥后壓力。P2。P2經過控制管道輸入到執行器的下膜室內作用于頂盤上，產生的作用力與彈簧的反沖力相平衡，決定了閥心、閥座的相對位置，控制閥后壓力。當閥后壓力P2增加時，P2作用于頂盤上的作用力也隨之增加。這時，頂盤的作用力大于彈簧的反沖力，使閥心關向閥座的位置，直到頂盤的作用力與彈簧的反沖力相平衡為止。這時，閥心與閥座的流通面積降低，流阻增大，從而使P2降至設定值。同樣，當閥后壓力P2減少時，作用方向與上述相反，這便是自力式（閥后）壓力調節閥的工作原理。本類閘閥在管道中普通應當水準安裝。
