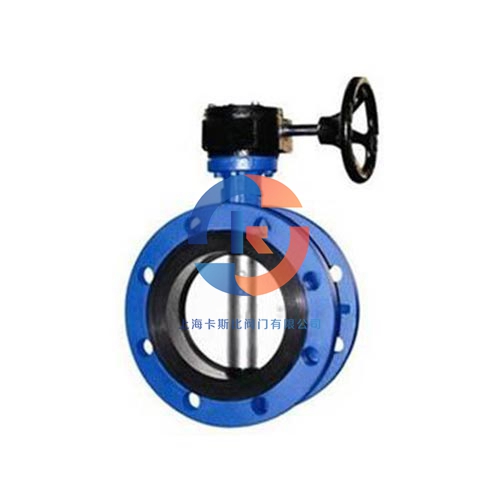

法蘭蝶閥型號表示及含義是什么？

想必大家一定都一知半解，那就由小編來為大家講解一下吧。法蘭蝶閥型號表示順序編號一般為：法蘭蝶閥類型代號、法蘭蝶閥傳動方式、法蘭蝶閥連接方式、法蘭蝶閥結構類型、法蘭蝶閥密封面材料或內襯材料、法蘭蝶閥公稱壓力、法蘭蝶閥閥體材料。卡斯比自主研發的閘閥，不僅法蘭蝶閥好，所制造的不銹鋼截止閥J61W在酸儲罐中起到耐腐蝕效率高使用壽命長等特點。

法蘭蝶閥型號示例詳解：

1、D344H-10CDN4002、D343H-10CDN400先說說2個法蘭蝶閥型號的共同點:D代表法蘭蝶閥，3代表是渦輪驅動，中間的4代表是法蘭連接，10代表了10公斤壓力。2個型號中就有一個地方有差別，1個型號里的第2個4代表的意思是閘閥的構造形式是密封型變偏心，第2個型號里的第2個3代表了閘閥的構造形式是三偏心，三偏心和密封型變偏心其實是一個意思。密封型三偏心法蘭蝶閥，密封型變偏心法蘭蝶閥對應的是中線形法蘭蝶閥和密封單偏心法蘭蝶閥。法蘭蝶閥型號表示方法：一單元：法蘭蝶閥編號：D-法蘭蝶閥二單元：法蘭蝶閥傳動方式編號：3-蝸輪傳動、9-電動、5-傘齒傳動、6-氣動、7-液動三單元：法蘭蝶閥連接方式編號：7-對夾式、4-法蘭式、6-對悍式四單元：法蘭蝶閥結構類型編號：1-中線形、2-雙偏心、3-三偏心五單元：法蘭蝶閥密封面材料代號：H-合金鋼、F-聚四氟乙烯六單元：法蘭蝶閥公稱壓力值

2、搖桿的手動傳動，二單元無需編號；

3、第五單元的閥座材料與閥體相同(即無需噴焊其它金屬)時，用W表示；

4、大于或等于2.5MPa的碳素鋼閘閥，第七單元能夠省略不標。法蘭蝶閥型號示例：D973F~16C表示三偏心對夾式電動四氟密封法蘭蝶閥。法蘭蝶閥型號示例：BD343H-25表示三偏心法蘭式蝸輪傳動金屬密封保溫法蘭蝶閥，公稱壓力2.5MPa，碳鋼閥體，密封面噴焊合金鋼(一般為D507鉬)。法蘭蝶閥型號示例：D43Y-10P表示三偏心法蘭式搖桿傳動金屬硬密封法蘭蝶閥，公稱壓力1.0MPa，不銹鋼閥體，密封面噴焊硬質合金。密封性能可靠，是通用法蘭蝶閥向高壓、中高溫領域的延伸與發展。在此結構基礎上，可采取聚四氟乙烯取代多層面密封圈，產生新一代三偏心四氟密封法蘭蝶閥，廣泛應用在溫度200℃的腐蝕性介質環境中。

以上內容是《法蘭蝶閥型號表示及含義是什么？》的相關內容，希望能夠對大家有幫助，如有需要選購閘閥的用戶，請與我們聯系。
