法蘭截止閥的三種分類及選型指南!

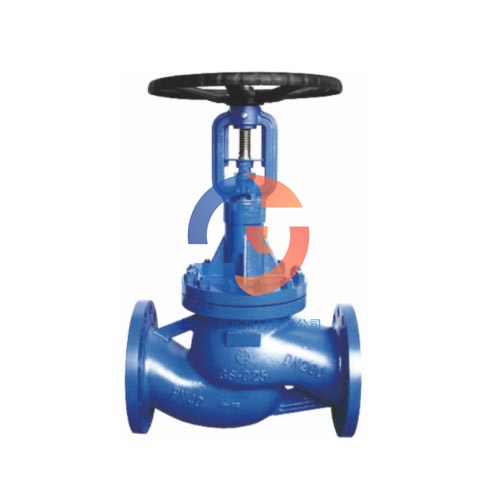

今天小編帶大家了解一下法蘭截止閥的三種分類及選型指南常用的法蘭截止閥如下:

(1)直連式關于截止閥:在直連式或Y形切斷閥中，閥體的流道與主流道產生一條斜杠，使流動狀態的破壞程度比常規切斷閥小，因此通過儀表閥的壓力損失也隨之較小。

(2)角形法蘭截止閥:在角形截止閥中，液體僅需改變一次方向，使通過這種儀表閥的壓降比常規構造的截止閥小。

(3)柱塞式法蘭截止閥：這種類型的截止閥是一般截止閥的組合。在這種儀表閥中，閥瓣和閥座一般基于柱塞原理設計。

將閥瓣打磨成柱塞，柱塞與閥桿連接，用套在柱塞上的兩個彈性密封圈密封。2個彈性密封圈由一個軸環分隔，柱塞周圍的密封圈被閥蓋螺母施加在閥蓋上的負載牢牢壓著。彈性密封圈能夠更換，由多種材料制成。

截止閥的挑選指南截止閥的閥座軸線垂直于閥座的突面。因此，這種儀表閥特別適合于斷開或調整介質和節流。截止閥一旦處在開啟狀態，其閥座與閥瓣突面之間就沒有觸碰，所以其突面的機械磨損很小。因為截斷閥的閥座和閥盤大多易于檢修或更換密封件，因此無需把整個儀表閥從管道上拆下，特別適合儀表閥與管道焊接在一起的場所。通過這種儀表閥的介質流向發生了變化，因此切斷閥的流阻比其它儀表閥的流阻高。
